제품 설명
제품개요

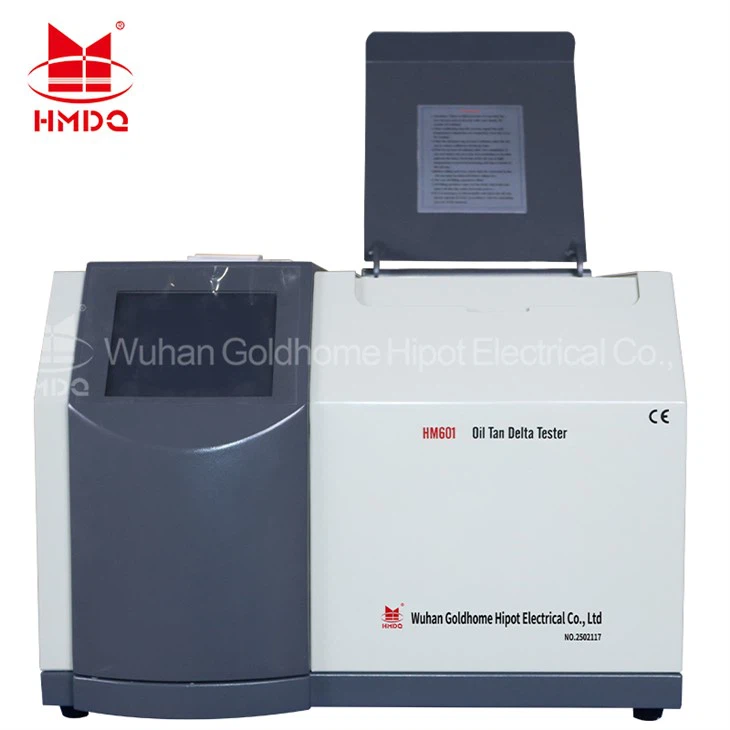

HM601 자동 정밀 오일 유전 손실 테스터는 GB/T 5654-2007 "액체 절연 재료의 상대 유전율, 유전 손실 인자 및 DC 저항의 결정"에 따라 설계 및 제조되었습니다. 절연유와 같은 액체 절연 매체의 유전 손실 계수 및 DC 저항률을 측정하는 데 사용됩니다. 통합된 구조가 특징입니다. 유전 손실 오일 컵, 온도 컨트롤러, 온도 센서, 유전 손실 테스트 브리지, AC 테스트 전원 공급 장치, 표준 커패시터, 고-임피던스 미터 및 DC 고전압 소스를 포함한 주요 구성 요소가 통합되어 있습니다.
기술 사양
|
매개변수 이름 |
매개변수 값 |
||
| 전원 전압 | AC 220V±10% | ||
| 전원 주파수 | 50Hz/60Hz ±1% | ||
| 측정 범위 | 커패시턴스 5pF-200pF; 상대 유전율 1.000-30.000;
|
||
| 측정 정확도: | 정전 용량 ±(1% 판독+0.5pF); 상대 유전율 ±1% 판독;
|
||
| 포인트 및 차등비율: | 용량 0.01pF; 비유전율 0.001;
|
||
| 온도 측정 범위 | 40-120도 | ||
| 온도 측정 오류 | ±0.5도 | ||
| 교류 전압: | 200-2200V 연속 조절 가능, 주파수 50hz | ||
| DC 테스트 전압: | 0-500V 연속 조절 가능 | ||
|
전력 소비 |
|
||
| 전반적인 차원 | 460mm×370mm×330mm | ||
| 총액 | 25kg |
패널 설명
패널 세부정보:
그림 1 기기 디스플레이
그림 2 기기 측면
장비 뒷면의 그림 3
그림 4 오일 컵 디스플레이
그림 5 오일 컵
작업 단계
1. 오일 컵을 오일 컵 슬롯으로 청소하고 테스트 케이블을 연결합니다(그림 5 참조).
2.시작
전원 스위치를 열면 액정 디스플레이(그림 6)가 메인 메뉴에 표시됩니다.
그림 6
3.시험조건
"테스트 시작" 매개변수 설정 화면으로 들어갑니다(그림 7).
그림 7
(1) 매개변수 소개:
AC 전압: AC 200~2200V
DC 전압: AC 0~500V
테스트 온도: 0-120도
테스트 유형:샘플 또는 빈 컵
유전 손실 계수: 연한 녹색, [테스트] 선택 시, 테스트하지 않은 경우 진한 녹색.
DC 저항률: 연한 녹색, [테스트] 선택 시, 테스트하지 않은 경우 진한 녹색.
(2)파라미터 설정 방법
다음과 같이 "Ac 테스트 전압"-팝업 키보드 인터페이스를 누릅니다(그림 8). 키보드 입력 데이터. 입력 범위를 벗어났습니다.
그림 8.
[dc 테스트 전압] 또는 [T에 따라추정 온도] 키, 입력과 동일한 단계 [AC 테스트 전압] 방법.
[로 설정하면테스트 유형 ] [샘플] 샘플을 테스트한 후.
[테스트 유형] [빈 컵]으로 설정한 경우, 빈 컵을 테스트한 후.
(3) 유전 손실 계수.
연한 녹색, 선택 시 [시험];짙은 녹색은 테스트되지 않은 상태입니다. 터치스크린 관련 위치 스위치를 누르십시오.
(4)직류 저항.
연한 녹색, [테스트]를 선택한 경우, 진한 녹색은 테스트가 아닌 경우 터치스크린 관련 위치 스위치를 누릅니다.
누르다 [테스트 시작], 설정된 매개변수 테스트에 따라 테스트 인터페이스로 들어갑니다.
누르다 [직접 테스트], 테스트 인터페이스에 들어가서 설정된 매개변수 설정에 따라 가열 과정을 직접 건너뜁니다. [를 누릅니다.출구]메인 메뉴로 돌아가려면
(5) 과거 데이터
"과거 데이터"를 누르면 다음과 같이 -키보드 인터페이스가 팝업됩니다(그림 9).
그림 9
누르다"위아래 버튼"독서를 위해.
누르다"인쇄"현재 페이지 번호를 인쇄하려면
에 따르면"비워야 할 데이터", 빈 스토리지 기록 데이터.
누르다"출구"현재 인터페이스에서.
